相信有的朋友在做项目中消防水池检修孔设计或施工临时爬梯的方案设计时会想要做一些人员检修的攀爬模拟,这个问题其实在有BIM模型的前提下用Fuzor软件就可以很简单的解决,操作的大致步骤如下:
1.需要找到一个合适的爬梯族文件,例如图1中的爬梯族文件。
2.将族文件名称修改为包含「ladder」这个单词的名称,这里注意只要名称里包含「ladder」这个单词即可,如图2所示的几种名称都是可以的。

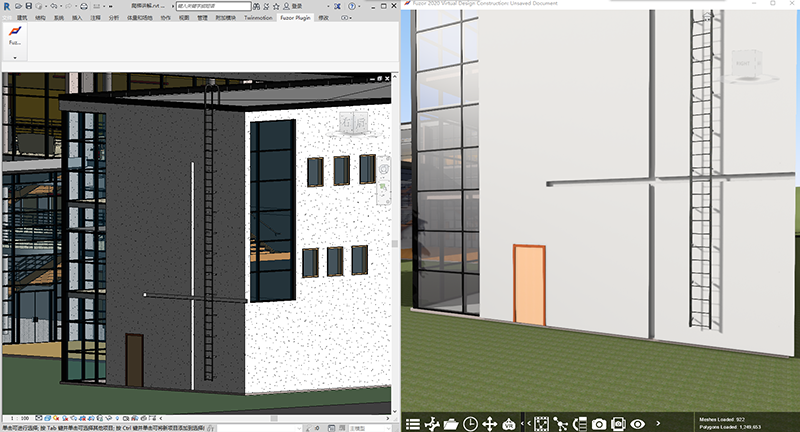

3.载入修改好名字后的族并将其放置于项目中,然后同步模型到Fuzor软件里,如图3所示。
4.在Fuzor软件中切换到人物模式,然后点击爬梯模型,即可在爬梯属性栏里看到「Climb Ladder」按钮,当人物走到距离爬梯合适位置时即可进行上下爬梯的动作模拟了,如图4图5所示。
以上就是Fuzor软件爬梯动作模拟的全部操作,需要更详细步骤的朋友请移步到http://v.bimcc.com,找到「Fuzor技巧分享」,查看详细视频教程。
